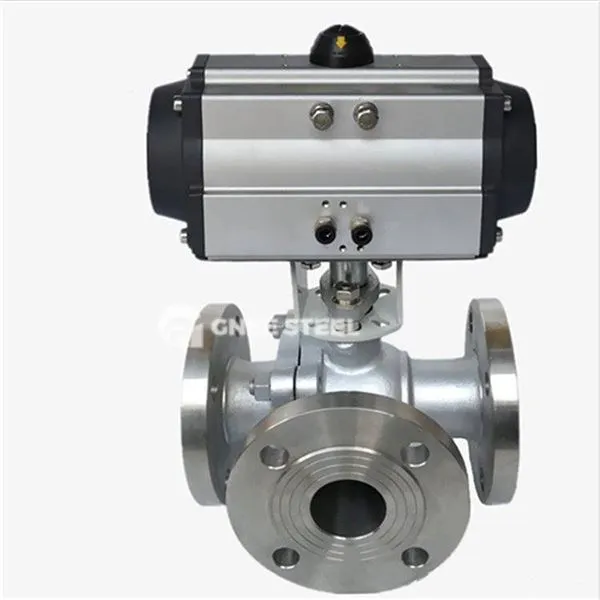

pneumatisk aktivert 3 -veis ventilbeskrivelse
Pneumatisk treveisventil er en kontrollenhet som driver ventilkjernen for å bevege seg gjennom trykkluft for å oppnå væskestrømningsbytte, avledning eller sammenløp. Kjernefunksjonene inkluderer middels distribusjon, strømningsregulering og strømningsretningskontroll, og det er egnet for automatisert styring av gass, væske og andre rørledninger. I henhold til kanalstrukturen kan den deles inn i to typer: L-type (bytter vertikale kanaler) og T-type (avledning/sammenløp).
Sammensetning og kjernekomponenter
Pneumatisk aktuator: mottar lufttrykkssignaler og driver ventilstammen for å bevege seg, støtte enkeltvirkende (fjær tilbakestilling) eller dobbeltvirkende (toveis lufttrykkstasjon) modus.
VALVE Body and Valve Core:
Ventilkropp: Laget av rustfritt stål, støpt stål eller plast, med tre integrerte væskekanaler, noen modeller bruker flensforbindelser for å forbedre forseglingen.
Valve Core: L-Type eller T-type design, bytte kanalforbindelsestilstand ved rotasjon eller opp og ned bevegelse.
Sealing Structure: PTFE, gummi eller metallhard tetning, egnet for høy temperatur (opptil 250 grader) og høyt trykk (mindre enn eller lik 6,4MPa) arbeidsforhold.
Auxiliære komponenter: Posisjonere, magnetventiler og annet tilbehør for presis kontroll av ventilposisjon eller tilbakemelding av fjern signal
pneumatisk aktivert 3 -veispesifikasjon
|
Modell |
Hk 56- t |
Skuespillmodus |
Dobbelt skuespill |
|
Moq |
1 sett |
Luftforsyningstrykk |
2,5 til 8bar |
|
Gjeldende standard |
GB |
Antall måter |
3 vei |
|
Portstørrelse |
1/4 tomme |
Sluttforbindelse |
NPT -tråd |
|
Driftstrykk |
0 til 1.6MPa |
Media |
Vann, olje, gass, luft |
|
Kroppsmateriale |
Rustfritt stål |
Temp. av media |
-10 grad til 180 grad |
|
Ventilkule |
Rustfritt stål |
Sertifisering |
ISO 9001, CE, TUV, SGS |
|
Tetningsmateriale |
Ptfe |
Garanti |
1 år (12 måneder) |
pneumatisk aktivert 3 -veis ventil
Fordeler
Simplifisert struktur: Vedtak av integrert ventilkropp og ren mekanisk overføringsdesign, antall deler er lite og vedlikeholdskostnadene er lavt.
Fast Response: Pneumatisk drivkraft kan oppnå en åpnings- og lukkehastighet på 0. 05 sekunder, som er egnet for scenarier for nødavskjæringer.
Høy tetning: Multi-trinns tetningskombinasjon (for eksempel Polytetrafluoroetylenpakking av V-typen forhindrer effektivt middels lekkasje og tåler vakuum og høyt trykk.
Korrosjonsmotstand: Rustfritt stål eller plastventilkropp kan håndtere etsende medier som sterk syre og sterk alkali.
Fleksibel tilpasning: Støtter DN15 ~ 250 mm diameterområde, kompatibel med gass, damp, væske og andre medier.
