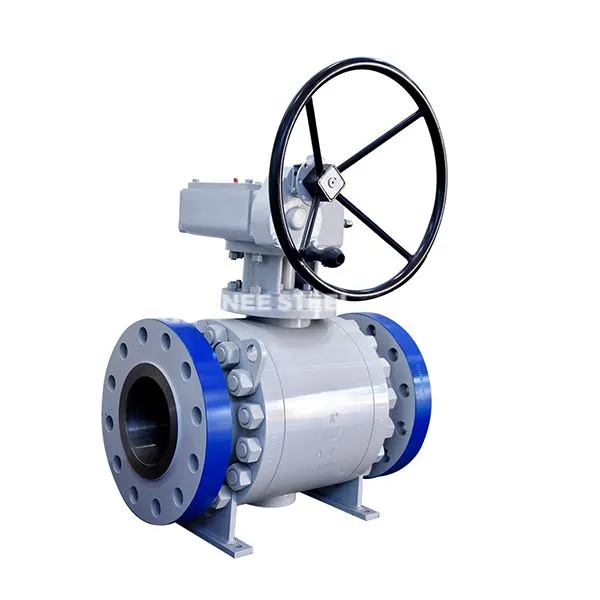

Orbit stigende stilkballventil

Orbital stigende stilkballventil er en høyytelsesventil med følgende bemerkelsesverdige funksjoner:

Friksjonsfri drift: Ventilen roterer spolen gjennom den stigende stammen for å oppnå åpning og lukking, som er friksjonsfri og egnet for langsiktig hyppig drift.
Tvunget forsegling: Når ventilen er lukket, kan den ikke stole på middels trykk, gjennom den kileformede rampen i bunnen av stilken for å gi mekanisk kilekraft, og tvinger ballen til å trykke ventilsetet, for å oppnå tett tetning og null lekkasje.
Selvrensende funksjon: I øyeblikket av åpning og lukking, på grunn av dannelsen av en ring med bittesmå hull mellom ventilsetet og spolen, vil den trykkende væsken være høyhastighets skuring av spolen og ventilhulen, for å oppnå selvrensende.
Enkeltsete toveis forsegling: Enkeltsetedesign, forsegling er avhengig av ytre tvangskraft, er ikke avhengig av trykket til mediet i rørledningen, ikke påvirket av strømningsretningen, for å oppnå toveis tetning.
Lavt dreiemoment: Siden ventilsetet og ballen ikke vil gni under bytteprosessen, er dreiemomentet lite og enkelt å betjene.
Ingen lokal skuring av ventilsetet: Når du åpner og lukker ventilen, løftes ventilstammen først for å lage ventilkulen og ventilsetet øyeblikkelig ute av kontakt, nødavstengningsventilsirkulasjonskanal øyeblikkelig åpent eller helt lukket, slik at ventilen i byttingsprosessen uten høyhastighetsfluid for ventilen.
Avskjæring og hulrom overtrykksavlastning: På grunn av enkeltsetet-utformingen av orbital kuleventilen, er ventilhulen alltid koblet til den ene enden av rørledningen, så det er ikke noe medium innesperret i ventilhulen, så det er ikke behov for å lindre trykket på ventilhulen.
Lav flyktningsdesign: Pakking fra produsenter med API 622 -sertifikat, i henhold til forskjellig temperatur og media kan ha en rekke alternativer, har med hell bestått ISO 15848-1 Klasse A -tetningstest, for å oppfylle en rekke miljøkrav.
Tre-proof Design: Orbital Ball-ventiler oppfyller alle brannbeskyttelseskravene til API 607 ​​og API 6FA, med antistatisk design og anti-avkastning.

Nominelt press: Pn1.6 ~ 25. 0 mpa;

Nominell diameter:Dn25 ~ 600mm;

Driftstemperatur:F type 29 grader ~ 200 grader; Y Type 29 grader ~ 600 grader;

Gjeldende medier:Petroleum, oljeprodukter, naturgass, vann og andre medier.



Orbit stigende stilkballventil



Valg og bruk Spesifikasjon
Trykkmatching: Klasse 150 ~ 2500 I henhold til systemtrykket, foretrekker høytrykksscenario rustfritt stålventil kropp + hard tetning;
Kjøremodus: Manuelle, pneumatiske eller elektriske aktuatorer er egnet for forskjellige automatiseringsbehov;
Installasjonskrav:
Ventilstammen er installert vertikalt for å unngå delvis belastning og sikre jevn bevegelse av veiledningsmekanismen;
Som inneholder faste medier partikler må være forhåndsfilter, for å redusere risikoen for slitasje på tetningsoverflaten
