Metall sittende trunnion kuleventilbeskrivelse
Metall sittende trunnionballventil er en ventil som bruker en metall-til-metall hard tetningsstruktur . Ballen er festet i ventillegemet gjennom øvre og nedre lagre, og ventilstammen driver ballen til å rotere 90 grader for å oppnå væske på-off kontroll . kjernekomponentene inkluderer:
Valve Body: Laget av støping eller smiing, med sterk trykkmotstand (vanlige materialer som WCB, rustfritt stållegering);
Fixed Ball: Integrert støping/smiing, overflate herdet (for eksempel sprayet keramisk, sementert karbid), kan hardheten nå HRC60 eller over;
Metal ventilsete: danner et tetningspar med ballen, materialet samsvarer med ballen (for eksempel rustfritt stål + sementert karbid), og tetningsoverflaten er mindre enn eller lik RA0.2;
Valve stilk: Kobler aktuatoren og ballen for å overføre dreiemoment;
Spring forhåndsinnlastingssystem: Kommer automatisk for slitasje av tetningsoverflaten for å sikre langvarig tetning .
Kjernefordeler og funksjoner
Tilpasningsevne til ekstreme arbeidsforhold
Temperaturområde : - 196 grad til 650 grader (bare myk tetningsventil -20 grad ~ 180 grader);
Trykkmotstand : Opp til Klasse 2500 (PN420), egnet for høytrykksdamp og naturgassrørledninger;
Korrosjon/slitestyrke : Egnet for medium som inneholder partikler (for eksempel oppslemming, aske), antiklogging gjennom karbidforseglingsoverflate og selvrensende design .
Forseglings pålitelighet
Metall harde tetninger har ingen risiko for aldring og deformasjon under høy temperatur og høyt trykk, og lekkasjehastigheten er mye lavere enn for myke tetninger;
Bidireksjonell tetning : Dobbeltventilsetet Design støtter toveisstrømning av mediet uten installasjonsretningsbegrensninger .
Lang levetid og lite vedlikehold
Den slitasjebestandige utformingen forlenger levetiden og reduserer hyppigheten av vedlikehold av driftsstans;
Den modulære strukturen letter rask erstatning av seler .
Metall sittende trunnion kuleventil spesifikasjon
|
punkt |
ventil |
|
Søknad |
Industriell bruk, vannindustriell bruk, husholdningsbruk |
|
Portstørrelse |
Dn 10- dn1000 |
|
Garanti |
24 måneder |
|
Opprinnelsessted |
Kina |
|
Henan |
|
|
Makt |
Manuell, elektrisk, pneumatisk, hydraulisk |
|
Temperatur på media |
Lav temperatur/høy temperatur/normal temperatur/medietemperatur |
|
Merkenavn |
Gnee |
|
Struktur |
BALL |
|
Media |
Gass, olje, vann, damp |
|
Tilpasset støtte |
OEM, ODM, OBM |
|
Leveringstid |
7-15 dager |
|
Belegg |
Tilpasset |
|
Ventilkropp |
Smidd sveising |
|
Kroppsmateriale |
304, 304L, 316L |
|
Moq |
10 |
|
Portstørrelser |
Full boring, og redusert boring |
|
Design og produksjon |
BS6364, MESC SPE77/200, JB/T7749 |
|
Brannsikker design |
API607, API 6FA |

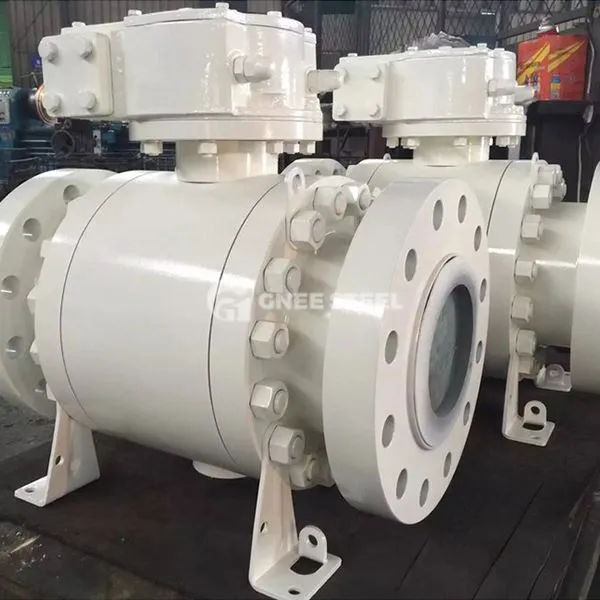

Metall sittende trunnion kuleventil
Applikasjoner
| Industriell | Applikasjoner | Funksjon |
|---|---|---|
| Olje og gass | Råoljetransport, naturgassrørledninger med høyt trykk | Segmentert avskjæring/strømningsregulering for å sikre sikkerheten til langdistanse rørledninger |
| Kjemisk industri | Etsende medier (syre, alkali), reaktor med høy temperatur | Korrosjonsbestandig flytavskjæring for å forhindre sikkerhetsulykker forårsaket av lekkasje |
| Elektrisitet | Dampsystemer med høy temperatur (kjeler, turbiner) | Tåler damp over 540 grader, stabil åpning og lukking |
| Metallurgi/gruvedrift | Slurry transport- og støvkontrollsystem | Motstå partikkelslitasje og opprettholde kontinuerlig produksjon |
Metall sittende trunnion kuleventiler, med sine tre hovedegenskaper ved ekstreme arbeidsforholdsmotstand, null lekkasjeforsegling og lang levetid, er ansvarlige for følgende i viktige områder som energi og kjemisk industri:
① Sikkerhetsgaranti: Fjern risikoen for lekkasje av høye temperaturer og høytrykksmedier;
② Produksjonskontinuitet: Reduser tap av produksjonskapasitet forårsaket av driftsstans;
③ Kostnadsoptimalisering: Reduser vedlikeholdsfrekvens og reservedeler forbruk
