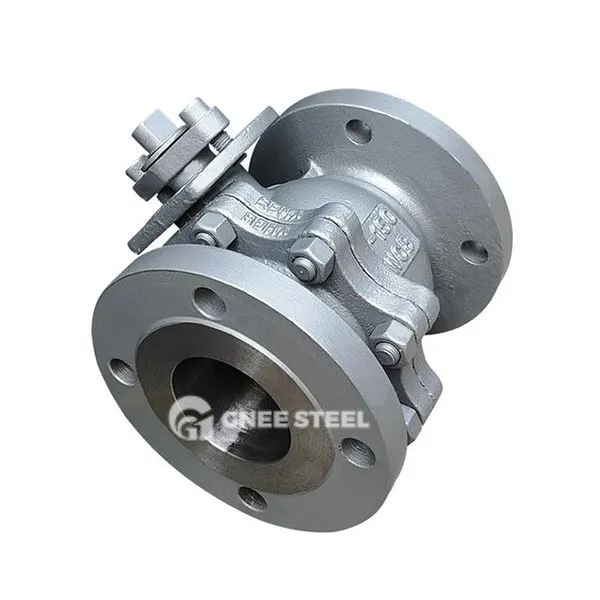

ISO 5211 Direkte monterte kuleventiler Beskrivelse
ISO 5211 direkte monterte kuleventiler er ISO 5211 kompatible ventiler med en standardisert grensesnittplattform på toppen for direkte montering av elektriske og pneumatiske aktuatorer uten behov for ekstra parentes. Disse kuleventilene er designet for å forenkle aktuatorinstallasjonsprosessen og forbedre systemkompatibiliteten, og er mye brukt i høytrykk, høye temperaturer og alvorlige mediekontrollscenarier. Kjernefunksjonene inkluderer:
Standardiserte grensesnitt: Aktuatorer og ventiler er direkte koblet til hverandre, tilpasser seg en rekke merker av aktuatorer og reduserer vedlikeholdskostnader;
Friksjonsfri åpning og lukking: Ballen og ventilsetet er ute av kontakt under drift, noe som reduserer tetningsoverflatens slitasje;
Høy forseglingskvalitet: Tvangs tetningsmekanisme (mekanisk kile + væskeassistent) sikrer null lekkasje (tetningskvalitet opp til VI).
Kjernestruktur og designfunksjoner
Nøkkelkomponentdesign
Høyt plattformgrensesnitt:
Toppen av ventillegemet er maskinert inn i en firkantet eller rund plattform som oppfyller ISO 5211 -standarder, og gir bolthullssteder og dimensjonale spesifikasjoner for å støtte sømløs aktuatormontering;
Plattformhøyder og hullavstand er standardisert for å imøtekomme multirotære eller delvis roterende aktuatorer.
Tetningssystem:
Dobbelt tetningsmekanisme: Når du lukker ventilen, stammen nedover ballen for å danne et mekanisk tvangsforsegling, væsketrykk for ytterligere å hjelpe til med å forbedre tetningseffekten;
Setermateriale: Metall Hard Seal (wolframkarbidspray) Høy temperatur og høytrykksmotstand (-101 grad ~ 815 grader), Soft Seal (PTFE) Kjemisk korrosjonsmotstand.
Sikkerhetsbeskyttelse:
STEM ANTIFLURING UT STRUKTUR for å forhindre at middels trykk kastet ut stilken;
Fireproof design (f.eks. Grafittpakking) sikrer sikkerhet under høye temperaturer.
Operasjonsprosedyre
Åpne: Drei ventilstammen mot klokken, ballen løfter av setet og roterer 90 grader, strømningsstien er helt åpen;
Lukking: Drei ventilstammen med klokken, kulen tilbakestilles og trykker deretter ned for å danne en tetning.
ISO 5211 Direkte monterte kuleventiler Spesifikasjon
| Produktbeskrivelse | ISO 5211 direkte monterte kuleventiler |
| Nominell diameter | 1/4 "~ 4" (DN6 ~ DN100) |
| Driftstemperatur | -46 deg. C ~ 200 grader. C (rekkevidden av tjenestetemperaturen kan variere for forskjellige materialer) |
| Driftstrykk | 1000wog |
| Hovedmaterialer | SS304, SS316, SS304L, SS316L |
| Sete/tetningsmaterialer | Ptfe |
| Pakning/pakking | Ptfe |
| Designstandard | ASME B16.34, ISO STD |
| Strukturell lengde | ANSI og produksjonsstandard |
| Koble ender | BSP, NPT |
| Ender standard | ASME B1.20.1 |
| Teststandard | ISO5208, API598 |
| Operasjonsmetode | Håndtak |
| Søknad | Kald/varmt vann, olje, gass |
| Andre funksjoner 1 | 2 stk kropp |
| Andre funksjoner 2 | Lite driftsmoment |
| Andre funksjoner 3 | Med eller uten å lede monteringsputen |
| Andre funksjoner 4 | Lager er tilgjengelig |
| Andre funksjoner 5 | OEM |
ISO 5211 direkte monterte kuleventiler
Applikasjoner
Petrokjemisk industri: høytemperatur oljerørledning (temperaturmotstand 815 grader), hydrogeneringsreaktorinnløp og utløp;
Naturgassoverføring: Høytrykksrørledning (klasse 600 ~ 2500), LNG lagrings- og transportsystem (-196 graders tetningsstabilitet);
Environmental Protection Engineering: avløpsbehandling (korrosjonsresistent myk tetning), partikkelholdige medieavskjæring (slitasje-resistente belagte kuler);
Automasjonsindustri: Farmasøytisk aseptisk rørledning (elektrisk aktuator presisjonskontroll), matbehandling (rask åpning og lukking).
