Høyt trykk smidd kuleventil

Høytrykk smidd kuleventil er en type kuleventil produsert ved smiprosess, gjennom høytemperatur og høyt trykk smipe støping for å forbedre tettheten og styrken til materialet, er det egnet for åpning og stenging av høytrykksrørledningssystemer som olje, naturgass, strømningsregulering og medieisolasjon.

Struktursammensetning

• Ventilkropp og panseret:

Forgedt stålmateriale (som ASTM A105, F316), tre-kropps delt strukturdesign, lett å demontere og vedlikeholde.
Fireproof strukturdesign, ekstrem høy temperatur kan fortsatt opprettholde tetningsytelsen.

• Ball og sete:

Overflaten på ballen er speilpolert, full boredesign (strømningsmotstand nær rett rør), laget av rustfritt stål eller hard legeringsbelegg.
Ventilsetet vedtar metall harde tetning (nikkelbasert legering) eller myk tetning (PTFE), og tilpasser seg høyt trykk, høy temperatur eller etsende medier.

• Ventilstamme og aktuator:

Nedre montert anti-disgenderingsventilstamme, omvendt tetningsstruktur for å forhindre lekkasje av medier.
Støtt manuell ormutstyr, pneumatisk, elektrisk eller flytende koblingsdrift.

Nominell diameter (DN)

• Standardområde: DN15 ~ DN200 (noen modeller støtter DN50 ~ DN1200 stor diameter)
• Vanlige spesifikasjoner: 1/4 tomme ~ 2 tommer (tilsvarende DN6 ~ DN50)

trykknivå

Nominelt trykk (PN):

• Konvensjonelle modeller: PN10.0 ~ PN32.0MPA (noen opp til 42MPa)
• American Standard Grade: ANSI 600, 900, 1500 pund.
• Arbeidstrykk: Den høyeste støtten 207bar (ca. 21MPA)

Tilkoblingsmetode

• Gjenget tilkobling: NPT, BSPT, DIN og andre standardtråder
• Flensforbindelse: Standard flens eller forstørret flens (når fullt jakke design)
• Sveising / hylseforbindelse: For høytrykksscenarier med liten diameter (for eksempel DN15 ~ DN50)

Gjeldende temperatur og medium

Temperaturområde: -29 grader ~ 550 grader (konvensjonelle modeller for -20 grader ~ 232 grad)
Gjeldende medium:

• Generell type: Vann, damp, olje, naturgass
• Spesiell type: Slurry som inneholder faste partikler, etsende gasser/væsker (trenger å matche rustfritt stål eller karbidmateriale)

Struktur og designparametere

• Ventil kroppsmateriale:

Karbonstål (ASTM A105), rustfritt stål (304/316), smidd stål

• Tetningsform:

Myk tetning: Forsterket polytetrafluoroetylen (PTFE / PEEK), temperatur mindre enn eller lik 232 grad C
Metallforsegling: Nikkelbasert legering eller hardt belegg, høytemperatur / høytrykksmotstand

• Kjøremetode:

Manuell (ormutstyr/håndtak), pneumatisk, elektrisk

form og installasjonsegenskaper

• Flow Path Design: Full gjennom diameter (strømningsmotstand nær rett rør) eller redusert (for liten strømningskontroll)
• Strukturlengde: I henhold til den forskjellige diameteren tilsvarer området 90mm ~ 530mm (for eksempel DN15 90mm, DN200 tilsvarer 530mm)
• Brannsikker design: Ventilstamme Anti-detchment Structure, Metal Seal Fireproof Redundancy.

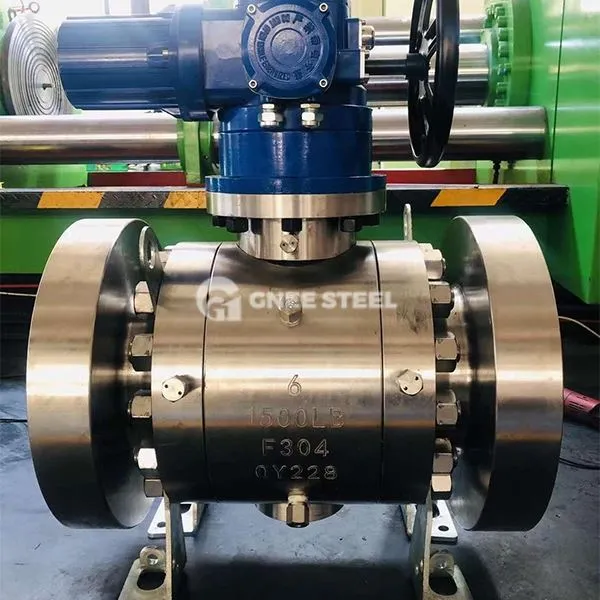

Gnee høyt trykk smidd kuleventil



Funksjoner og fordeler

• Høy styrke og pålitelighet:

Smiprosess forbedrer strekkfastheten og påvirkningsmotstanden til materialet, egnet for miljøer med høyt trykk over 42MPa.
Brannsikker og antistatisk design, sikker drift under ekstreme arbeidsforhold.

• Utmerket tetningsytelse:

Dobbelt tetningsoverflatestruktur (metall-til-metall/myk tetning), for å oppnå null lekkasje, kan vakuumsystem også brukes.
Tetningsoverflaten er motstandsdyktig mot erosjon og opprettholder høye tetningsytelser etter langvarig bruk.

• Bekvemmelighet og økonomi:

Rask åpning og lukking med 90 graders rotasjon, lite driftsmoment og fjernkontroll.
Strømningsmotstanden er veldig liten, og reduserer energiforbruket; Vedlikeholdskostnader er lavere enn port- eller klodeventiler.

Applikasjoner

• Energioverføring: olje, naturgass langdistanse rørledning og bysystem.
• Kjemisk og elektrisk kraft: Høytrykksdamp, syre- og alkali media og høye temperaturer sirkulerende vannkontroll.
• Spesielle arbeidsforhold: oksygen, hydrogenperoksyd, etylen og andre farlige mediørrørledning.

• Medium tilpasningsevne: Den eneste ventiltypen som samtidig kan oppfylle det høye trykket, høy temperatur, sterk korrosjon og farlig mediekontroll.
• Lang livsdesign: Forgivende materialutmattelsesmotstand, tetningsstruktur slitesterkt, reduser frekvensen av erstatning.
• Sikkerhet: Brann, eksplosjon og antistatiske egenskaper i tråd med høyrisikosikkerhetsstandarder.
