Utvidet stilkballventilbeskrivelse
Utvidede stamme kuleventiler er ventilenheter designet for å fungere under spesielle forhold ved å utvide stilken, og deres kjernefunksjoner inkluderer:
Fjernkontroll: Kontroller åpningen og lukkingen av ventiler i dypt begravde eller høyrisiko miljøer fra bakken eller et sikkert område ved å forlenge stilken (opp til flere meter);
Mediekontroll: egnet for avskjæring og regulering av væsker, gasser og kryogene medier (f.eks. LNG), med noen modeller som støtter væsker som inneholder fibre eller partikler;
Miljøpåvirkning: kan begraves direkte i bakken eller distribueres i lav temperatur (-196 grad), høyt trykk (klasse 2500) og andre ekstreme miljøer.
Struktur
| underenheter | Tekniske funksjoner |
|---|---|
| Utvidet stilk | Rustfritt stål eller nikkelbasert legering med krombelagt overflate, lengder kan tilpasses i henhold til arbeidsforholdene (standard 1. 5-3 meter) |
| VALVE BODY | Fullt sveiset karbonstål/rustfritt stålkonstruksjon, ikke behov for store ventilbrønner for nedgravd installasjon, og sparer byggekostnader. |
| Sealing System | Fireproof Design: Når PTFE -tetningen svikter, skyver fjæren metallsetet for å danne en sekundær tetning med ballen. |
| Aktiverende type | Støtter ekstern drift med manuelle skiftenøkler, hydrauliske aktuatorer eller ROV -er (undervannsroboter) |
Utvidet stilkingsventilspesifikasjon
|
punkt |
verdi |
|
Søknad |
Kommersielt kjøkken |
|
Portstørrelse |
25 |
|
Opprinnelsessted |
Kina |
|
Henan |
|
|
makt |
Hydraulisk |
|
Temperatur på media |
Høy temperatur, lav temperatur, middels temperatur, normal temperatur |
|
Merkenavn |
Gnee |
|
struktur |
ball |
|
media |
Vann |
|
Tilpasset støtte |
OEM, ODM |
|
Kulemateriale |
Karbonstål |
|
Tilkoblingstype |
Flenset |
|
Driftstrykk |
200psi, 775psi |
|
Tilkoblingsstørrelse |
2 in |
|
Tetningsmateriale |
EPDM |
|
Driftstemp. Spekter |
32-150f |

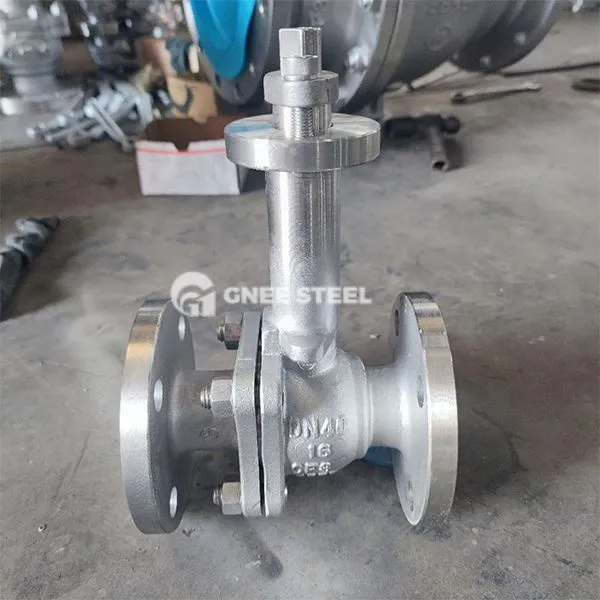

Utvidet stilkballventil
Fordeler
Installasjonskvalitet
Full sveiset ventillegeme kan begraves direkte, bare grunne servicebrønner er påkrevd, noe som reduserer mengden sivilingeniørarbeid med 90%;
Tetnings pålitelighet
Dobbeltrinns tetning (myk tetning + metallforsegling) design, lekkasjehastighet mindre enn eller lik 1/3 av BS 6364 standard;
Motstandsdyktig mot ekstreme miljøer
Modeller med lav temperatur har passert Shell 77/200-sertifisering og tåler -196 grad flytende nitrogenmedium.
Applikasjoner
City Heating Network: DN 50- DN1200 Full sveisede kuleventiler brukes til varmepipeline mediekontroll, åpning og lukking av dreiemoment mindre enn eller lik 200n-m;
LNG-lagrings- og transportsystem: Utvidelsesstam Kryogen kuleventil møter BS 6364 Standard, brukt til flytende naturgassrørledningsavskjæring;
Oil and gas field direct buried pipeline: carbon steel valve body + epoxy coating anti-corrosion, adapted to the soil environment with Cl- concentration >5000 ppm.
