Elektrisk flens ballventilbeskrivelse
Elektrisk flensekuleventil er en automatisert kontrollventil sammensatt av en elektrisk aktuator og en flenskoblet kuleventil. Den driver ballen til å rotere 90 grader ved å motta et elektrisk signal for å oppnå rask åpning og lukking eller strømningsregulering av rørledningsmedier. Kjernefunksjonene inkluderer:
Fjernkontroll: Passer for industriscenarier som krever automatisert drift (for eksempel petroleum og kjemiske rørledninger), støtter 4-20 MA signalinngang og 220V AC Power Drive.
Høy forsegling: Myk tetning (PTFE) eller Hard Seal (Metal to Metal) -struktur oppfyller behovene til forskjellige medier, og lekkasjivået når ANSI VI -nivå.
Strukturelle og designfunksjoner
Ventilkropp og materialer:
Ventilkroppen er laget av smidd karbonstål, rustfritt stål eller legeringsstål (for eksempel WCB, 304/316), flensforbindelsen er i samsvar med GB/ANSI/DIN -standarder, og trykkmotstanden når PN 16- PN63 (1. 6-6. 4Mpa).
Overflaten på ballen sprayes med karbid (for eksempel wolframkarbid), og design med full boring reduserer strømningsmotstanden, og trykktapet er lavere enn portventilene til de samme spesifikasjonene.
Aktuator:
Utstyrt med GT-, DSR- eller DKJ-serie elektriske aktuatorer, innebygde servosystem, støtte for støttebryter eller reguleringstype og momentområde dekker 50-2000 n · m.
Direkte drivstruktur forenkler installasjonen, har kort responstid (vanligvis mindre enn eller lik 15 sekunder), og er egnet for hyppige åpnings- og lukkescenarier.
Tetning og sikkerhet:
Dual Seal Design: Ventilstammen vedtar PTFE-pakning og O-ring for dobbel forsegling, og ventilsetet kompenserer for slitasje gjennom fjærforlasting for å sikre langvarig tetning.
Fireproof og Explosion-Proof: Aktuatoren møter ExDⅱBT4-eksplosjonssikker standard, og den tykne ventilkroppsdesignet tåler ekstreme temperaturer fra -29 grad til 450 grader.
ELEKTRISK FLANG BALL VALVE SPESIFIKASJON
|
Nominell diameter DN (mm)
|
Dn 15- dn200
|
|
Nominelt press
|
Pn1. 0/1.6/2.5/4. 0/6.4mpa
|
|
Gjeldende medium
|
Vann/petroleum/salpetersyrer/eddiksyrer/slynger/viskositetsvæske og så videre
|
|
Egnet temperatur
|
-40 grad -+80 grad (ptfe/ppl tetning) -40 grad -+350 grad (metallforsegling)
|
|
Lekkasje
|
Passer til standarden for ANSI B16.104
|
|
Roterende vinkel
|
90 grader
|
|
Kroppsmateriale
|
WBC, 304, 316
|
|
Setematerialer
|
PTFE (nornal temp), spesiell ppl (høy temp), metallforsegling (høy temp)
|

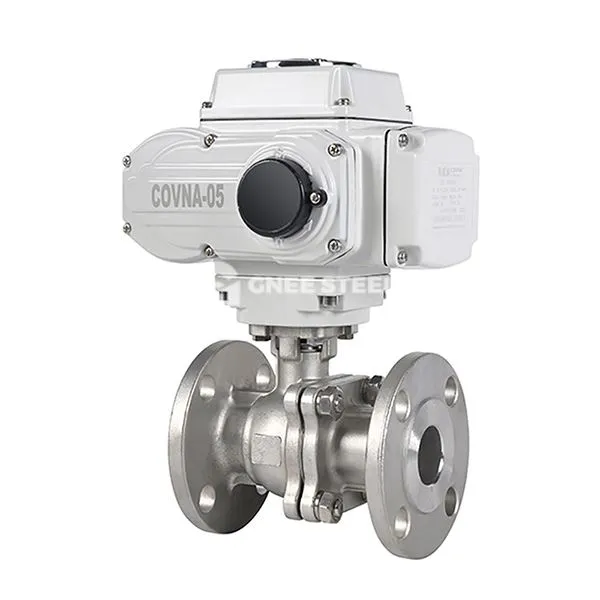

Elektrisk flensballventil
Selection forslag:
Korrosive medier: foretrekker 316L rustfritt stålventil kropp + hard tetningsstruktur (Q941Y-P-serie).
High-Pressure Scenarios: Velg smidd ventilkropp (for eksempel A105) + klasse 600 eller over flensforbindelsesdesign.
Reguleringskrav: Konfigurer proporsjonal elektrisk aktuator (for eksempel PSQ -serier), støtte 0-90 grad lineær justering.
Applikasjoner
Petrokjemisk industri: Nødavstengning av raffineri-rørledninger, distribusjon av reaktorens råvarer.
Energi og kraft: Regulering av dampsystemer av termiske kraftverk, kjølevannskontroll av kjernekraftverk.
Miljøvernteknikk: Korrosiv medium avskjæring av avløpsbehandlingsanlegg, strømningskontroll av røykgass avsvovlingssystemer.
